Wie funktioniert ein Hydraulikventil? Die Grundlagen verstehen

Bei Lesjöfors fertigen wir seit Jahrzehnten hochpräzise Federn und Stanz- und Biegeteile für die Hydraulikindustrie. In diesem Blogbeitrag befassen wir uns mit den Grundlagen von Hydraulikventilen, ihren Bauarten und ihren Funktionen.

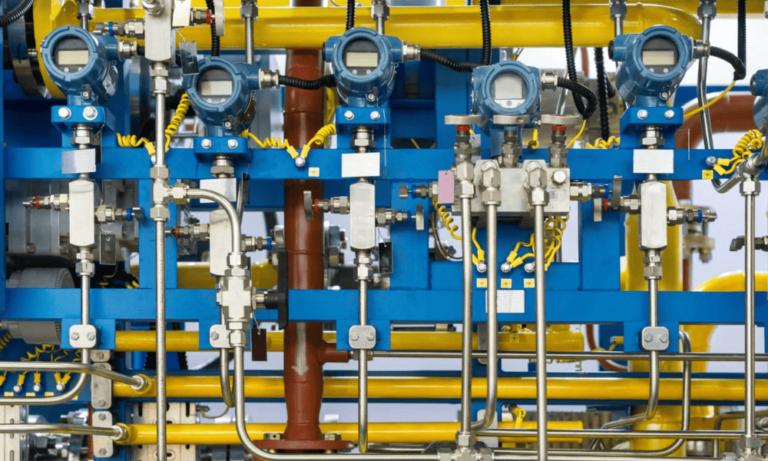

Das grundlegende Funktionsprinzip eines Hydraulikventils

Die Aufgabe eines Hydraulikventils besteht darin, den Durchfluss und den Druck der Flüssigkeit innerhalb eines Hydrauliksystems zu regulieren und so eine präzise Steuerung zu ermöglichen.

Wie funktioniert ein Hydraulikventil?

Ein Hydraulikventil steuert den Flüssigkeitsstrom mithilfe eines beweglichen Teils wie einer Schieber- oder Kegelkonstruktion. Bei Betätigung verschiebt sich dieses Teil, um Durchgänge zu öffnen oder zu schließen, und leitet die Flüssigkeit so zu verschiedenen Teilen des Systems. Diese Regelung steuert sowohl die Durchflussmenge als auch den Druck und gewährleistet einen reibungslosen und sicheren Betrieb, selbst wenn sich die Systembedingungen ändern.

Arten von Hydraulikventilen und ihre Funktionen

Wegeventile (DCVs)

Wegeventile (DCVs) in Hydrauliksystemen leiten den Flüssigkeitsstrom zu verschiedenen Teilen des Systems und steuern die Bewegung von Antrieben wie Zylindern und Motoren. DCVs können mehrere Positionen und Konfigurationen aufweisen, sodass der Bediener den Flüssigkeitsstrom je nach Bedarf starten, stoppen oder umkehren kann.

Rückschlagventile

Rückschlagventile sind Einwegventile, die den Durchfluss von Hydraulikflüssigkeit in eine Richtung zulassen und gleichzeitig einen Rückfluss verhindern. Sie tragen zur Aufrechterhaltung der Druckstabilität bei und schützen Systemkomponenten vor möglichen Schäden durch Rückfluss.

Zweiwegeventile

Zweiwegeventile verfügen über zwei Anschlüsse – einen für den Flüssigkeitseintritt und einen für den Austritt. Sie fungieren als einfache Ein-/Aus-Schalter, die den Durchfluss innerhalb eines Hydrauliksystems zulassen oder blockieren.

Dreiwegeventile

Dreiwegeventile verfügen über drei Anschlüsse, wodurch sie die Hydraulikflüssigkeit zwischen zwei verschiedenen Pfaden umleiten können. Sie werden häufig verwendet, um den Druck zwischen zwei Antrieben zu wechseln.

Vierwegeventile

Vierwegeventile verfügen über vier Anschlüsse: zwei für den Antrieb und zwei für die Flüssigkeitszufuhr und den Rücklauf. Sie steuern hauptsächlich doppeltwirkende Zylinder und Hydraulikmotoren und ermöglichen Bewegungen in beide Richtungen.

Magnetventile

Magnetventile nutzen eine elektrisch betätigte Spule, um den Flüssigkeitsstrom zu steuern. Bei Erregung bewegt die Spule einen Kolben oder eine Schieberplatte im Inneren des Ventils und öffnet oder schließt so bestimmte Strömungswege.

Schieberventile

Schieberventile steuern den Flüssigkeitsstrom durch Verschieben eines zylindrischen oder gleitenden Schiebers im Ventilkörper. Die Position des Schiebers bestimmt, welche Anschlüsse offen oder geschlossen sind, und regelt so die Richtung, den Druck und das Volumen der Flüssigkeit im System.

Druckregelventile

Druckregelventile regeln den Druck, um einen sicheren und effizienten Betrieb zu gewährleisten. Sie öffnen, schließen oder drosseln den Durchfluss je nach Druckverhältnissen, schützen so die Komponenten vor Beschädigungen und optimieren die Leistung.

Überströmventile

Überströmventile schützen Hydrauliksysteme vor übermäßigem Druck, indem sie sich öffnen, wenn Grenzwerte überschritten werden, und überschüssige Flüssigkeit in den Vorratsbehälter zurückleiten.

Druckminderventile

Druckminderventile halten in einem bestimmten Teil des Hydraulikkreislaufs einen niedrigeren, geregelten Druck aufrecht, indem sie den Durchfluss bei Bedarf drosseln.

Sequenzventile

Sequenzventile stellen sicher, dass hydraulische Vorgänge in einer bestimmten Reihenfolge ablaufen, indem sie den Flüssigkeitsfluss zu einem sekundären Antrieb erst dann zulassen, wenn ein festgelegter Druck erreicht ist.

Ausgleichsventile

Ausgleichsventile verhindern unkontrollierte Bewegungen in einem Hydrauliksystem, indem sie den Gegendruck in einem Kreislauf aufrechterhalten und typischerweise das Absenken schwerer Lasten steuern.

Entlastungsventile

Entlastungsventile leiten überschüssige Flüssigkeit bei niedrigem Druck in den Vorratsbehälter um, wenn der Bedarf des Systems sinkt, und verhindern so Energieverschwendung.

Proportional- und Servoventile

Proportional- und Servoventile sind hochentwickelte Regelventile, die in Hydrauliksystemen zum Einsatz kommen.

Proportionalventile

Proportionalventile regeln den Durchfluss oder den Druck, indem sie die Ventilstellung entsprechend dem elektrischen Eingangssignal variieren. Dies ermöglicht einen gleichmäßigen und einstellbaren Betrieb von Antrieben sowie eine bessere Steuerung von Geschwindigkeit und Kraft in Anwendungen wie der industriellen Automatisierung.

Servoventile

Servoventile bieten eine präzisere Steuerung, reagieren auf kleine elektrische Signale und nehmen Feineinstellungen des Flüssigkeitsdurchflusses vor. Hochleistungssysteme in der Luft- und Raumfahrt sowie in der Robotik verwenden häufig diese Ventile, da sie hohe Genauigkeit und schnelle Reaktionszeiten erfordern.

Durchflussregelventile

Durchflussregelventile in Hydrauliksystemen modulieren die Durchflussrate der Flüssigkeit und steuern so die Geschwindigkeit und Bewegung der Antriebe, damit diese reibungslos und effizient arbeiten.

Drosselventile

Drosselventile regeln den Flüssigkeitsdurchfluss durch Verengung des Durchflussquerschnitts und ermöglichen so eine präzise Einstellung der Geschwindigkeit und Leistung der Antriebe.

Nadelventile

Nadelventile nutzen eine konische Nadel zur Feinabstimmung des Flüssigkeitsdurchflusses und ermöglichen so eine optimale Steuerung bei niedrigen Durchflussraten im System.

Druckkompensierte Durchflussregelventile

Druckkompensierte Durchflussregelventile passen die Ventilöffnung automatisch an, um trotz Druckschwankungen einen konstanten Durchfluss aufrechtzuerhalten und so eine gleichbleibende Leistung zu gewährleisten.

Kernkomponenten eines Hydraulikventilsystems

Antriebe

Antriebe wandeln hydraulische Energie in mechanische Bewegung um und treiben so die Bewegung der Komponenten an.

Hydraulikpumpe

Die Hydraulikpumpe erzeugt den erforderlichen Durchfluss und Druck, indem sie mechanische Energie in hydraulische Energie umwandelt.

Hydraulikflüssigkeit

Die Hydraulikflüssigkeit überträgt die Kraft im gesamten System, schmiert die Komponenten und trägt zur Wärmeableitung bei.

Vorratsbehälter (Tank)

Der Vorratsbehälter speichert überschüssige Hydraulikflüssigkeit, hält die Flüssigkeitstemperatur aufrecht und dient als Puffer bei Druckschwankungen im System.

Schieber, Dichtungen und O-Ringe

Schieber, Dichtungen und O-Ringe arbeiten zusammen, um die Flüssigkeitsströmungswege zu steuern und Leckagen zu verhindern, wodurch ein reibungsloser und effizienter Betrieb gewährleistet wird.

Federn

Federn helfen dabei, Ventilkomponenten in eine geschlossene Position zurückzubringen, was zu einer präzisen Steuerung und einer zuverlässigen Systemleistung beiträgt.

Anwendungen von Federn in Hydrauliksystemen

Ventilantriebssysteme

Federn sind eine Schlüsselkomponente in Ventilantriebssystemen und spielen eine wesentliche Rolle bei der Steuerung mechanischer Abläufe und des Flüssigkeitsstroms über Ventile und Antriebe.

Federungssysteme

Federn in hydraulischen Federungssystemen absorbieren Stöße und dämpfen Vibrationen, die durch unebene Fahrbahnen entstehen. Sie tragen zur Aufrechterhaltung der Fahrzeugstabilität und des Gleichgewichts bei, indem sie Stöße abfedern, die Belastung der Hydraulikkomponenten verringern und für eine sanftere, sicherere Fahrt sorgen.

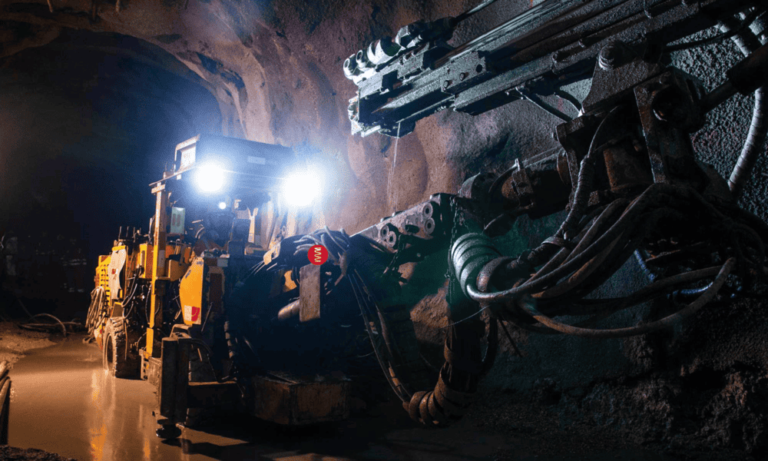

Baumaschinen

In Baumaschinen werden Federn in Hydrauliksystemen eingesetzt, um Stöße zu absorbieren und Vibrationen bei schweren Arbeiten zu reduzieren. Sie stabilisieren Komponenten, indem sie Kräfte ausgleichen und die schnelle Rückstellung beweglicher Teile unterstützen. Federn tragen wesentlich dazu bei, den Verschleiß zu minimieren und gleichzeitig die Zuverlässigkeit und Leistung zu verbessern.

Landwirtschaftliche Geräte

In landwirtschaftlichen Geräten unterstützen Federn die Hydrauliksysteme, indem sie Stöße durch unebenes Gelände absorbieren und Betriebsvibrationen reduzieren. Sie stabilisieren Antriebe, sorgen für präzise Steuerung und gewährleisten eine gleichbleibende Leistung, indem sie Kräfte ausgleichen und sanftere Übergänge ermöglichen.

Maßgefertigte Federn für Hydraulikventilanwendungen

Insgesamt kommt in Hydrauliksystemen eine Vielzahl unterschiedlicher Ventile zum Einsatz, von denen jedes eine etwas andere Funktion erfüllt. Im Kern regeln alle Hydraulikventile den Flüssigkeitsstrom und sind für das ordnungsgemäße Funktionieren eines Systems unverzichtbar, wobei Federn eine entscheidende Rolle für einen präzisen, effizienten und sicheren Betrieb spielen.

Bei Lesjöfors verfügen wir über mehr als 170 Jahre Erfahrung in der Herstellung hochwertiger Federn, von denen viele weltweit in Hydrauliksystemen zum Einsatz kommen. Unsere erfahrenen Ingenieure entwickeln für Sie eine maßgeschneiderte Federlösung, die genau auf Ihre hydraulischen Anforderungen zugeschnitten ist – vom Entwurf über den Prototypenbau bis hin zu Tests und Fertigung. Kontaktieren Sie uns noch heute, um die Details zu besprechen.
