Drahtfedern & Drahtbiegeteile

Schlauch-Dichtungsfedern aus Runddraht

Schlauch-Dichtungsfedern sind spiralförmige Federn, die zu einem geschlossenen Ring geformt werden und eine konstante radiale Kraft – nach innen oder nach außen – auf ein zylindrisches Bauteil ausüben. Sie eignen sich ideal für kreisförmige Baugruppen, die eine gleichmäßige Spannung oder Anpresskraft erfordern, beispielsweise in Dichtsystemen, bei der Wellenfixierung oder in riemengetriebenen Mechanismen.

Bei Lesjöfors liefern wir Schlauch-Dichtungsfedern in einem breiten Spektrum an Größen und Werkstoffen nach höchsten Qualitätsstandards. Ob zur Verstärkung einer kritischen Dichtung oder zur Sicherstellung eines zuverlässigen elektrischen Kontakts – unsere Federn bieten eine zuverlässige, leistungsstarke Lösung, gestützt auf jahrzehntelange Erfahrung in der Präzisionstechnik.

Technische Spezifikationen

Geschlossene Ring-Zugfedern
Verbindungsarten:

Haken, Öse, Interlock

Drahtdurchmesser:

0.03 mm - 4.5 mm

Windungsdurchmesser:

0.2 mm - 30 mm

Werkstoffe:

Federstahl, Edelstahl, Legierungen

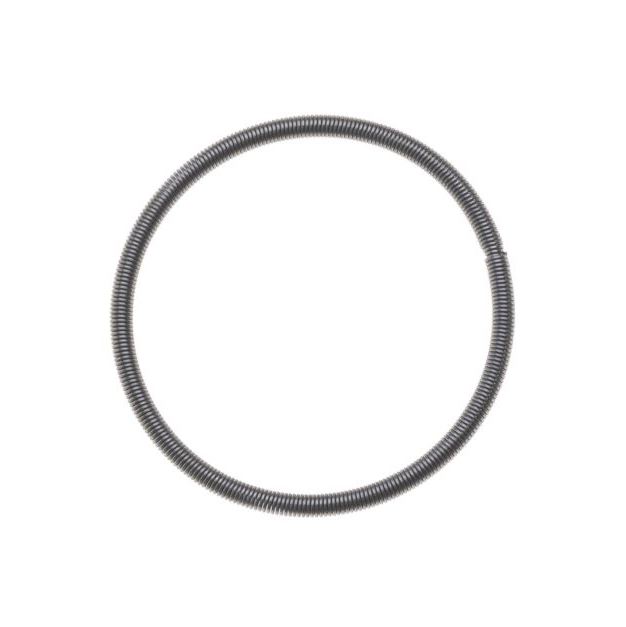

Ein gewundener Metallring vor weißem Hintergrund.
Eine einfache metallische Garterfeder ist mittig auf einem weißen Hintergrund platziert. Der Ring wirkt glatt und kreisförmig.

Lassen Sie sich eine maßgeschneiderte Federlösung anbieten

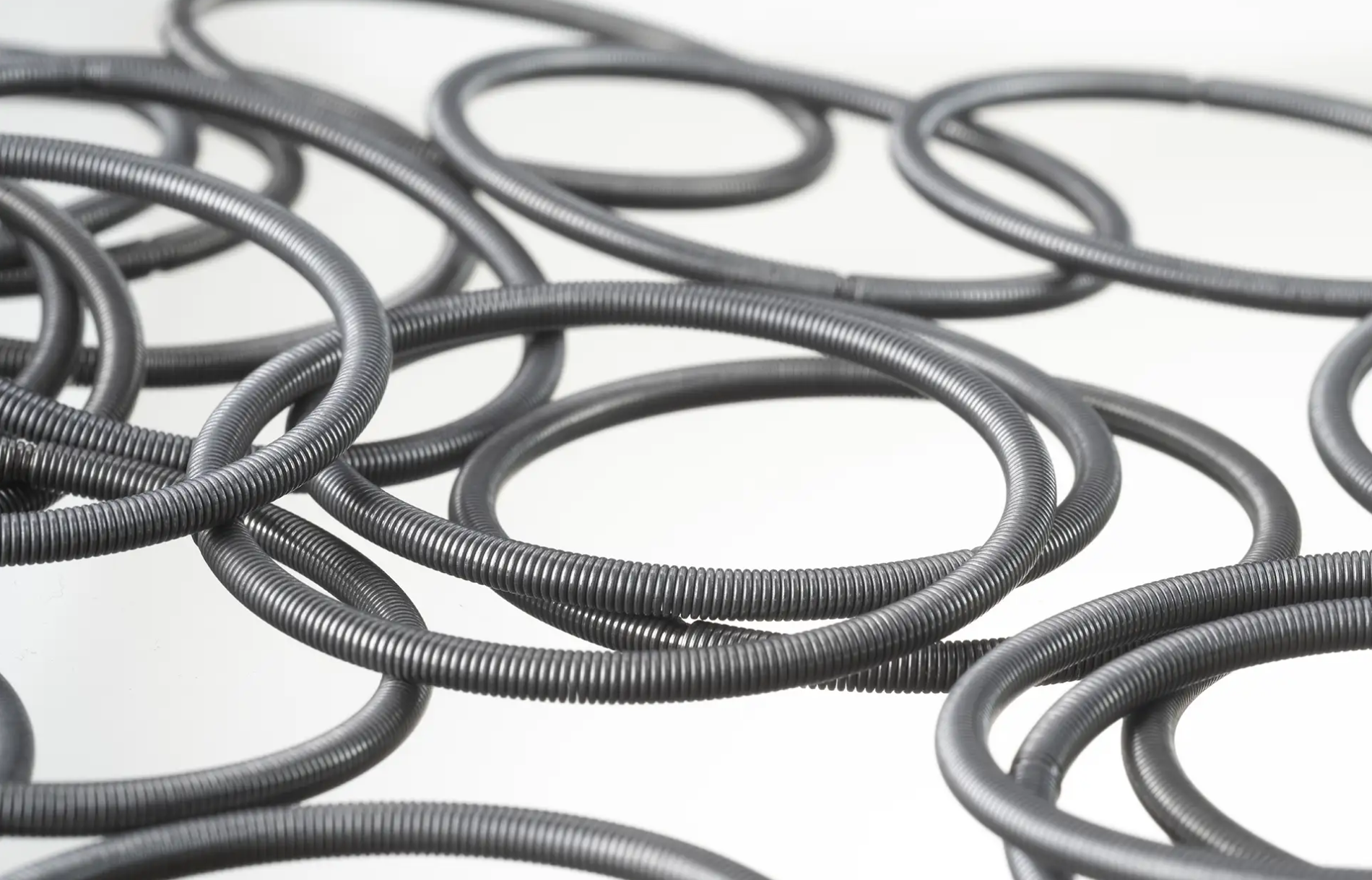

Eine Sammlung von Strumpfbandfedern, die auf einer weißen Oberfläche verstreut sind. Die Ringe variieren leicht in der Größe und überlappen sich, wodurch ein strukturiertes Muster entsteht.

Was sind Schlauch-Dichtungsfedern?

Schlauch-Dichtungsfedern werden sowohl in innen- als auch in außenwirkenden Anwendungen eingesetzt und sind mit offenen oder geschlossenen Windungen erhältlich. Sie kommen häufig in unterschiedlichen Dichtsystemen zum Einsatz, wo sie eine konstante Kontakt- oder Dichtkraft aufrechterhalten – auch bei Fluchtungsfehlern oder Unrundheiten von Bauteilen. Verbindungsoptionen umfassen Einsteckverbindungen, Konusenden und Laserschweißen.





Produktverfügbarkeit

Eine einfache metallische Garterfeder ist mittig auf einem weißen Hintergrund platziert. Der Ring wirkt glatt und kreisförmig.

Kundenspezifische Schlauch-Dichtungsfedern

Für komplexe oder spezialisierte Anforderungen bieten wir vollständig kundenspezifisch entwickelte Schlauch-Dichtungsfedern an. Von der ersten Konzeptphase bis zur Serienfertigung arbeiten unsere Ingenieure eng mit Ihnen zusammen, um entscheidende Parameter wie Durchmesser, Drahtdurchmesser, Verbindungsart und Werkstoffqualität festzulegen.

Wir entwickeln Lösungen für besonders anspruchsvolle Umgebungen, einschließlich korrosiver, hochtemperatur- oder hochzyklischer Bedingungen sowie stark sauerstoffangereichertem Meerwasser. Dabei stehen flexible Endverbindungen und eine präzise Kraftauslegung im Fokus.

Dichtungsfeder-Design: Verbindungstypen

Lesjöfors bietet verschiedene Verbindungsoptionen für unterschiedliche Montage-, Wartungs- und Platzanforderungen – mit fachkundiger Unterstützung bei der Auswahl der optimalen Lösung. Unsere Ingenieure beraten Sie umfassend, um langfristige Zuverlässigkeit, effiziente Montage und optimale Systemleistung sicherzustellen.

  • Haken & Öse

    Eine praktische, wiederlösbare Verbindung mit Haken an einem Ende und Öse am anderen. Ideal für Anwendungen mit häufigem Austausch oder Justierung, bei denen eine Welle nicht demontiert werden kann.

  • Zapfenverbindung/Konusende

    Eine kompakte, semipermanente Verbindung, bei der ein Ende verjüngt wird, um in das andere eingeführt zu werden. Geeignet für enge Einbauräume und geschlossene Systeme.

Ein fokussierter Mann bedient eine große Industriemaschine in einer schwach beleuchteten Fabrik und vermittelt Konzentration und Präzision in einer Hightech-Fertigungsumgebung.

Fertigung von Schlauch-Dichtungsfedern

Wir fertigen Dichtungsfedern mit moderner CNC-Wickel- und Umformtechnologie, um höchste Präzision, Haltbarkeit und Leistungsfähigkeit zu gewährleisten. Jede Feder wird auf Konsistenz, Zuverlässigkeit und optimale Flexibilität ausgelegt – mit einer Lebensdauer, die exakt auf Ihre Anwendung abgestimmt ist.

Unabhängig davon, ob Sie ein Prototypenprojekt entwickeln oder in die Serienproduktion übergehen, gewährleistet unser Prozess eine hohe Wiederholgenauigkeit und Qualität in jeder Phase. Von der Konstruktion bis zur Auslieferung konzentriert sich unser Engineering-Team darauf, Schlauch-Dichtungsfedern zu produzieren, die selbst in anspruchsvollsten Umgebungen zuverlässig funktionieren.

Moderne CNC-Wickeltechnologie

Zertifiziert nach ISO 14001, ISO 13485:2016, ISO 45001 und ISO 9001

Entwickelt für Präzision, Haltbarkeit und Leistungsfähigkeit

Eine Sammlung von Strumpfbandfedern, die auf einer weißen Oberfläche verstreut sind. Die Ringe variieren leicht in der Größe und überlappen sich, wodurch ein strukturiertes Muster entsteht.

Wie funktionieren Schlauch-Dichtungsfedern?

Schlauch-Dichtungsfedern üben einen gleichmäßigen radialen Druck auf ein kreisförmiges Bauteil aus. Beim Einsetzen werden sie gedehnt und ziehen sich anschließend zusammen, um eine konstante Anpresskraft zu erzeugen. Dadurch wird die Feder sicher in Position gehalten und ein zuverlässiger Kontakt mit der umgebenden Oberfläche sichergestellt. Diese selbstnachstellende Kraft ist besonders in dynamischen Anwendungen von Vorteil, in denen eine konstante Druck- oder Kontaktkraft für Stabilität, Dichtwirkung oder elektrische Leitfähigkeit erforderlich ist.

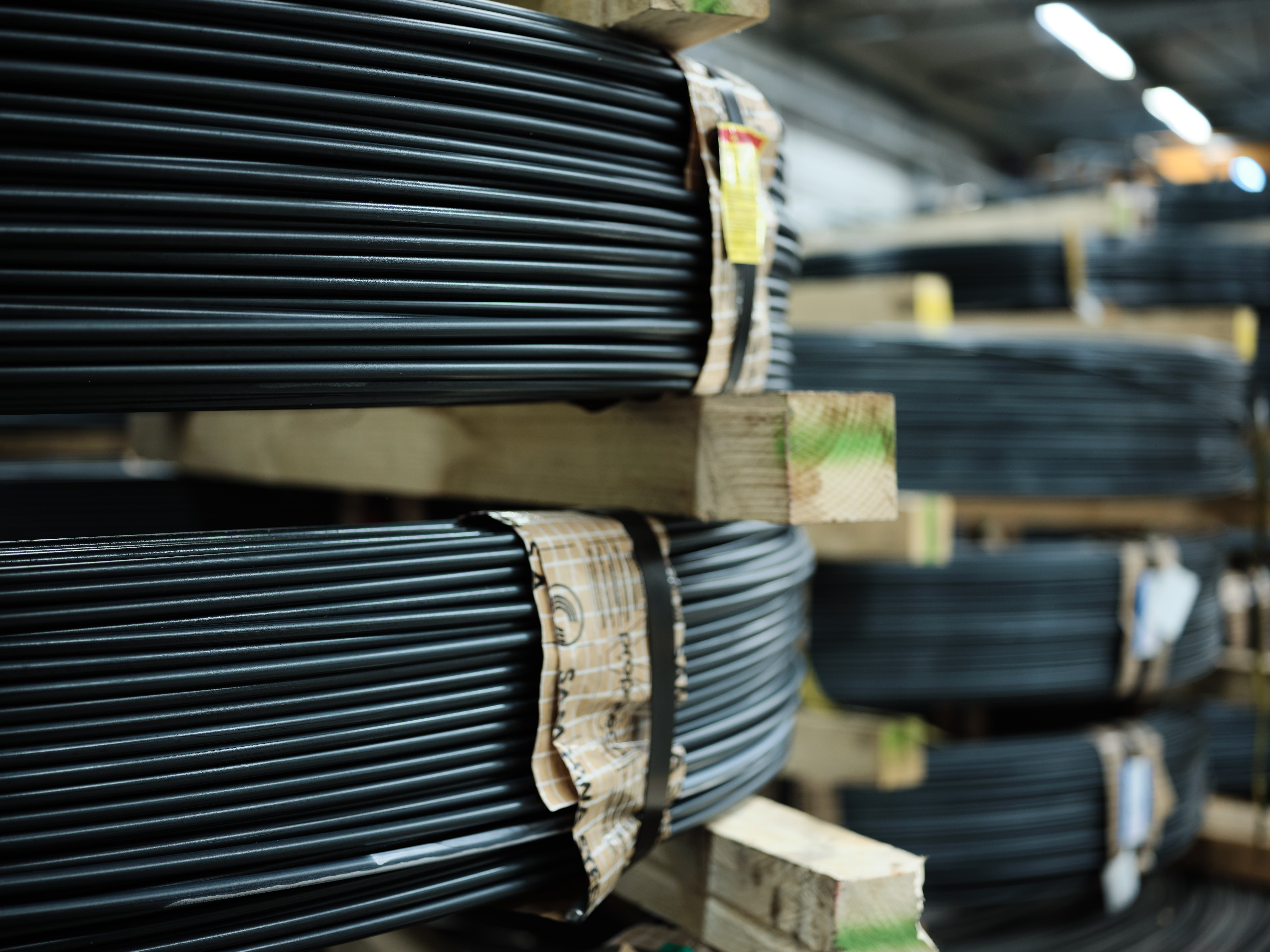

Stapel dicht gewickelter Kabeldrähte auf Paletten in einem Industrielager.

Werkstoffe für Schlauch-Dichtungsfedern

Die Wahl des Werkstoffs ist entscheidend für Leistungsfähigkeit, Haltbarkeit und Wirtschaftlichkeit einer Dichtungsfeder. Diese Federn müssen über wechselnde Temperaturen und unter anspruchsvollen Umgebungsbedingungen hinweg eine konstante Kraft aufrechterhalten. Die richtige Werkstoffauswahl ist daher essenziell für eine zuverlässige Funktion.

Bei Lesjöfors fertigen wir Schlauch-Dichtungsfedern aus unterschiedlichen Werkstoffen, darunter Federstahl für Festigkeit und Wirtschaftlichkeit sowie Edelstahl oder Speziallegierungen für erhöhten Korrosionsschutz in feuchten oder chemisch aggressiven Umgebungen. Darüber hinaus kommen Silber- und Bronzelegierungen für Anwendungen mit elektrischer Kontaktfunktion zum Einsatz. Jede Feder wird exakt auf Ihre Anwendung abgestimmt, wobei Werkstoff und Verbindungsmethode für optimale Leistung ausgewählt werden.

Wenn Sie unter anspruchsvollen Bedingungen arbeiten oder spezifische Leistungsanforderungen haben, unterstützen Sie unsere Ingenieure bei der Auswahl der optimalen Werkstofflösung.

Bestellung kundenspezifischer Federn leicht gemacht

Bewährt in Medizin- und Energiesystemen

Zwei Wissenschaftler in einem Labor, die Masken und Haarnetze tragen, untersuchen eine Probe mit einer Lupe.
MEDIZINTECHNIK

Gemeinsam die Zukunft medizinischer Federn für das Gesundheitswesen gestalten

Erfahren Sie mehr über unsere nach ISO 13485 zertifizierten Prozesse, einschließlich Reinraumfertigung, strenger Rückverfolgbarkeit und umfassender Prüfverfahren, um höchste Qualitäts- und Sauberkeitsstandards sicherzustellen.

Mehr erfahren
Eine Person führt Wartungsarbeiten an einer Windkraftanlage in einer weitläufigen, malerischen Landschaft durch. Die Umgebung zeigt grüne Felder und einen wolkigen blauen Himmel.
LESJÖFORS IN ENERGY

Energielösungen der nächsten Generation: Wind-, Solar- und Wasserkraftsysteme

Entdecken Sie unser innovatives Windturbinenprojekt mit Earthmill sowie den wegweisenden schwedischen Hyperloop-Prototyp.

Mehr erfahren

Andere Produkttypen und Sonderlösungen

Lesjöfors bietet ein komplettes Sortiment an Standard- und Sonderanfertigungen, von Drahtfedern und Drahtformen bis hin zu Stanz- und Biegeteilen und Gasdruckfedern. Wenn Sie spezielle Anforderungen haben, bieten wir Ihnen auch Beratungsdienstleistungen an, bei denen unsere Ingenieure Sie zu Materialien, Belastungen und Spezifikationen beraten. Kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.
