Die verborgene Rolle von Flachspiralfedern im Auto: zentrale Funktionen erklärt
Veröffentlicht: 2026 09 10
Flachspiralfedern, auch als Schneckenfedern oder Uhrfedern bezeichnet, gehören zu den Bauteilen, die die meisten Fahrer nie sehen. Dennoch sitzen sie in nahezu jedem modernen Fahrzeug hinter dem Lenkrad und halten Airbag, Hupe und Lenkradbedienelemente bei jeder Drehung elektrisch verbunden. Ein Lenkrad, das sich ständig dreht, lässt sich nicht starr verdrahten. Genau dieses Problem löst die Flachspiralfeder.
Bei Lesjöfors sind wir Marktführer für Präzisionsfedern sowie Stanz- und Biegeteile für die Automobilindustrie, sowohl für OEM-Anwendungen als auch für den Aftermarket. Wir entwickeln kundenspezifische Flachspiralfedern, um technische Herausforderungen in automobilen Anwendungen zu lösen.
In diesem Artikel zeigen wir Ihnen, welche unscheinbare, aber entscheidende Rolle Flachspiralfedern im Auto spielen, woran Sie Anzeichen eines Bauteildefekts erkennen und was OEMs bereits in der Konstruktionsphase berücksichtigen sollten.
Was ist eine Flachspiralfeder im Auto?

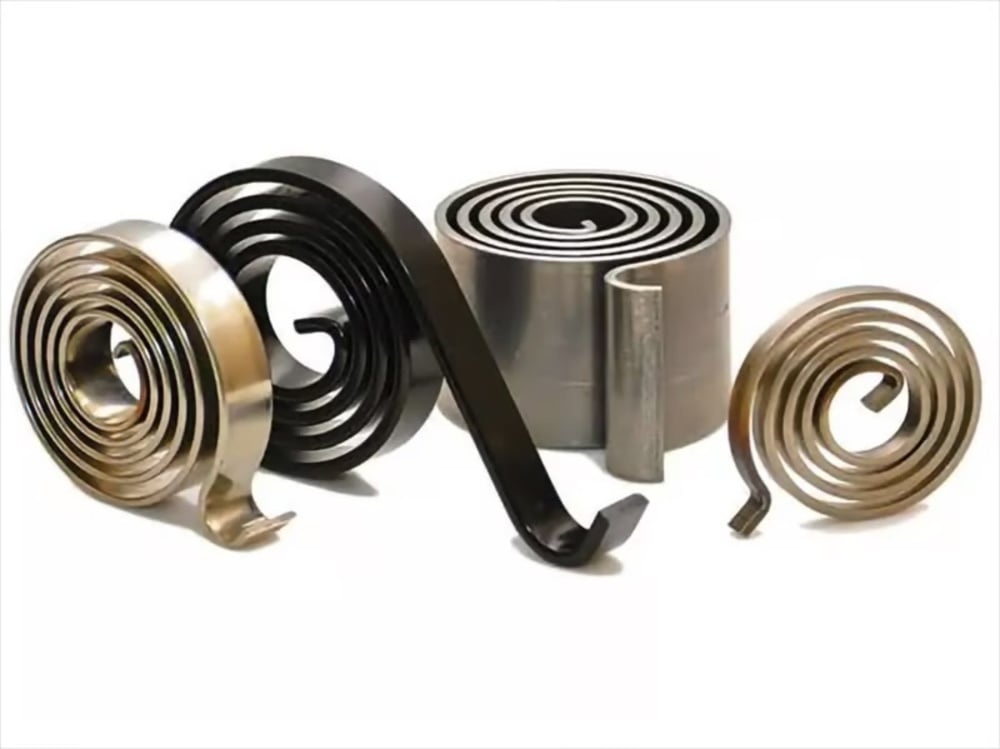

Eine Flachspiralfeder im Auto besteht aus einem spiralförmig aufgewickelten Band aus leitfähigem Material, das in einer drehbaren Kassette zwischen Lenkrad und Lenksäule sitzt. Ihre Aufgabe ist es, eine kontinuierliche elektrische Verbindung zwischen der Fahrzeugverkabelung und den am Lenkrad montierten Komponenten aufrechtzuerhalten, insbesondere zum Fahrerairbag im Lenkrad.
Der Name leitet sich von der Triebfeder in traditionellen Uhrwerken ab, bei der ein aufgewickeltes Federstahlband das Uhrwerk antreibt. Wie diese Federn in verschiedenen Branchen funktionieren, erfahren Sie in unserem Leitfaden dazu, was Flachspiralfedern sind.
Da das Lenkrad von Anschlag zu Anschlag mehrere volle Umdrehungen ausführen muss, würde sich ein fest verlegtes Kabel verdrehen und reißen. Die Flachspiralfeder löst dieses Problem, indem sie sich mit der Lenkraddrehung auf- und abwickelt und die elektrischen Verbindungen bei jeder Drehung unterbrechungsfrei aufrechterhält.

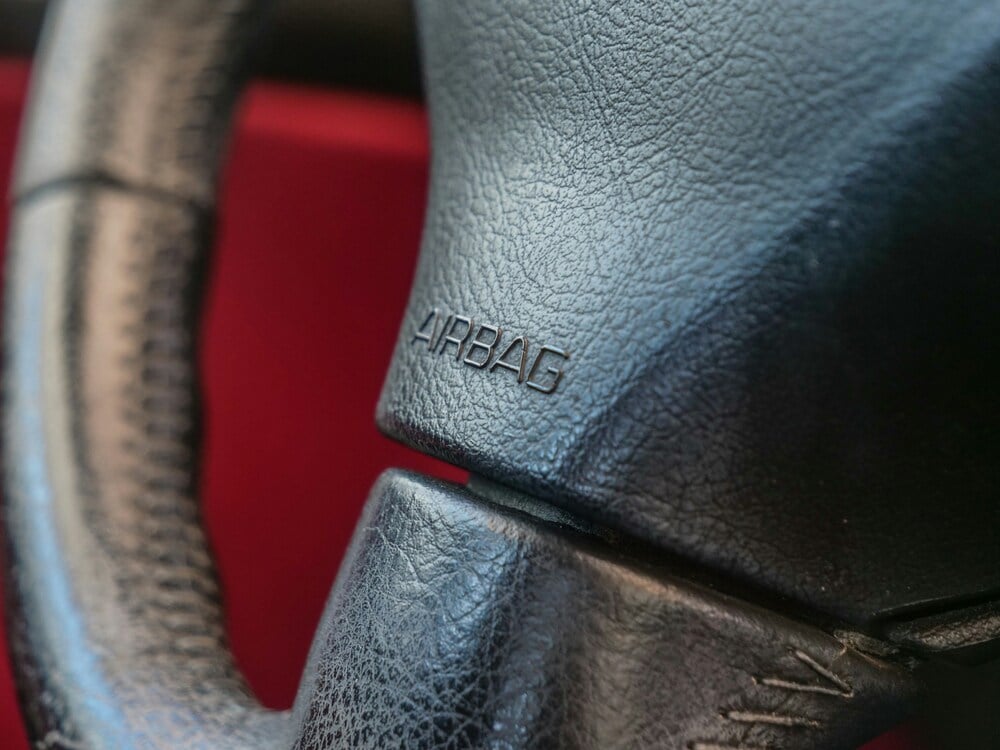

Elektrische Verbindung zum Airbag aufrechterhalten
Die wichtigste Aufgabe der Flachspiralfeder betrifft die Sicherheit. Der Fahrerairbag sitzt in der Mitte des Lenkrads, und sein Zündkreis verläuft durch die Flachspiralfeder. Wird dieser Stromkreis unterbrochen, kann der Airbag bei einer Kollision nicht auslösen.
Die Verbindung muss über die gesamte Lebensdauer eines Fahrzeugs Hunderttausende Lenkraddrehungen überstehen. Sie muss bei Vibrationen und extremen Temperaturen stabil bleiben und in den entscheidenden Millisekunden den Strom unmittelbar übertragen.
Elektrische Verbindung für Lenkradtasten, Hupe und Tempomat
Die Auslösung des Airbags ist zwar die sicherheitskritischste Funktion, aber nicht die einzige, die auf die konstante Verbindung über die Flachspiralfeder angewiesen ist. Die Hupe benötigt einen ununterbrochenen Stromkreis, um andere Verkehrsteilnehmer zu warnen. Audio- und Infotainment-Tasten ermöglichen Einstellungen, ohne die Hände vom Lenkrad zu nehmen. Auch Tempomat, Schaltwippen und Bedienelemente für Fahrerassistenzsysteme laufen über dasselbe aufgewickelte Leiterband. Das gilt ebenso für Komfortfunktionen wie eine Lenkradheizung.
Wie funktioniert eine Flachspiralfeder im Auto?
Eine Flachspiralfeder im Auto funktioniert, indem sich ein spiralförmig aufgewickeltes, flaches Leiterband beim Drehen des Lenkrads auf- und abwickelt. So werden die darin geführten Stromkreise weder gedehnt noch verdreht oder unterbrochen.
In der Kassette ist das Leiterband mit einer gezielt vorgesehenen Reserve in beide Richtungen aufgewickelt. Ein Ende ist an der Nabe befestigt, die sich mit dem Lenkrad dreht, das andere an der feststehenden Lenksäule. Beim Drehen nach links wird die Spirale enger aufgewickelt, beim Drehen nach rechts entspannt sie sich. Da sich die meisten Lenksysteme von Anschlag zu Anschlag zwei bis drei volle Umdrehungen drehen, ist das Kabel mit ausreichender Reserve für den gesamten Bewegungsbereich ausgelegt. Die Spirale muss mittig zentriert sein, damit in beide Richtungen der gleiche Weg zur Verfügung steht.
Während mechanische Flachspiralfedern in der Regel Rotationsenergie speichern und wieder abgeben, dient die Flachspiralfeder im Auto dazu, Zyklus für Zyklus die elektrische Verbindung aufrechtzuerhalten.
Anzeichen für eine defekte Flachspiralfeder
Nach Jahren des ständigen Auf- und Abwickelns kann eine Flachspiralfeder verschleißen, reißen oder den Kontakt verlieren. Da der Schaden in der Kassette verborgen ist, zeigt sich ein Defekt meist durch Symptome an anderer Stelle. Auf diese typischen Anzeichen sollten Sie achten.
Airbag-Warnleuchte im Armaturenbrett
Das häufigste und zugleich ernsteste Warnzeichen. Das Airbagsystem überwacht kontinuierlich den Zündkreis, der durch die Flachspiralfeder verläuft. Sobald es eine Unterbrechung oder einen Widerstandsfehler erkennt, leuchtet die Warnleuchte auf und das System kann den Airbag vollständig deaktivieren. Das ist ein ernstzunehmendes Sicherheitsrisiko. Ein Fahrzeug mit diesem Fehler sollte umgehend überprüft werden.
Hupe, Tasten oder Tempomat reagieren nicht
Ein vollständiger Ausfall dieser Funktionen kann auf eine defekte Sicherung hindeuten. Sporadische Ausfälle sprechen jedoch eher für ein Problem mit der Flachspiralfeder. Ein verschlissenes Leiterband kann nur bei bestimmten Lenkwinkeln den Kontakt verlieren. Dann funktioniert die Hupe beispielsweise bei gerade stehendem Lenkrad, fällt aber während einer Kurvenfahrt aus. Treten Fehler abhängig von der Lenkradstellung auf und verschwinden wieder, liegt der Verdacht auf eine defekte Flachspiralfeder nahe.
Klick-, Schleif- oder Knirschgeräusche beim Lenken
Nicht jedes Symptom ist elektrisch. Ein gerissenes Leiterband oder eine beschädigte Kassette kann hinter dem Lenkrad hörbare Klick-, Schleif- oder Knirschgeräusche verursachen, wenn sich loses Material bei der Drehbewegung verfängt. Neue Geräusche aus der Lenksäule sollten untersucht werden, bevor daraus ein Verbindungsfehler entsteht.
Kann man mit einer defekten Flachspiralfeder weiterfahren?
Technisch gesehen ja: Ein Fahrzeug kann mit einer defekten Flachspiralfeder noch fahren. Davon ist jedoch dringend abzuraten. Eine ausgefallene Flachspiralfeder kann den Fahrerairbag deaktivieren und die Hupe außer Funktion setzen. Beides sind wesentliche Sicherheitssysteme.
Flachspiralfeder austauschen: Was ist zu beachten?
Da die Flachspiralfeder direkt hinter dem Fahrerairbag sitzt, sollte der Austausch einem autorisierten Fachbetrieb, einem qualifizierten Mechaniker oder einem Ingenieur überlassen werden und nicht selbst durchgeführt werden. Dazu wird die Batterie abgeklemmt und das System muss sich vollständig entladen. Anschließend werden Airbagmodul und Lenkrad ausgebaut. Danach wird die neue Flachspiralfeder-Baugruppe eingesetzt und zentriert, bevor alles wieder montiert und das System auf Fehlercodes geprüft wird.
Warum die korrekte Zentrierung beim Einbau entscheidend ist
Die Zentrierung entscheidet darüber, ob eine neue Flachspiralfeder jahrelang hält oder bereits nach wenigen Tagen ausfällt. Das Leiterband in der Kassette verfügt in jeder Richtung nur über einen begrenzten Bewegungsweg. Nur wenn die Flachspiralfeder in ihrer Mittelstellung und bei geradeaus ausgerichteten Rädern eingebaut wird, steht dieser Weg gleichmäßig bis zum linken und rechten Anschlag zur Verfügung. Wird die Flachspiralfeder außermittig montiert, ist die Kabelreserve aufgebraucht, bevor das Lenkrad den vollen Anschlag erreicht. Das Leiterband wird dann beschädigt oder reißt, wodurch häufig auch der Airbag-Stromkreis unterbrochen wird.
Flachspiralfedern in der Automobilfertigung
Für OEMs ist die Flachspiralfeder eine konstruktive Herausforderung, die lange vor dem Bau des ersten Fahrzeugs in die Entwicklung einfließt.
Moderne Flachspiralfedern sind Präzisionsbaugruppen, und die Anforderungen steigen. Vom adaptiven Tempomaten bis zur Lenkradheizung bedeutet jede neue Funktion am Lenkrad zusätzliche Stromkreise, die über dieselbe rotierende Verbindung geführt werden müssen. Gleichzeitig wird der verfügbare Bauraum in der Lenksäule kleiner, weil dort immer mehr Technik integriert wird. Das Ergebnis ist ein Bauteil, das auf weniger Raum mehr Stromkreise führen muss, ohne die Lebensdauer zu beeinträchtigen.
Konstruktions- und Werkstoffaspekte für OEMs
Von einer Flachspiralfeder wird erwartet, dass sie Hunderttausende Lenkraddrehungen übersteht, ohne einen sicherheitskritischen Stromkreis auch nur einmal zu unterbrechen. Dieses Gleichgewicht zu erreichen, ist eine Aufgabe für fundierte Federtechnik bereits in der Konstruktionsphase.
Werkstoffauswahl
Die Werkstoffauswahl bestimmt die Leistungsfähigkeit. Typische Werkstoffe sind Edelstahl 301 und 302 sowie kaltgewalzter kohlenstoffreicher Stahl 1074/1095. Diese Güten werden wegen ihrer Kombination aus Flexibilität und Ermüdungsbeständigkeit gewählt. Edelstahl und Speziallegierungen wie Inconel eignen sich für Konstruktionen, die Hitze, Feuchtigkeit oder korrosiven Umgebungen ausgesetzt sind.
Federkonstruktion
Die Geometrie ist die zweite Hälfte der Gleichung. Windungsdurchmesser, Bandbreite und Anzahl der Windungen müssen mit dem Bewegungsbereich des Lenksystems von Anschlag zu Anschlag und dem verfügbaren Bauraum in der Lenksäule abgestimmt werden. Bei zu wenig Reserve wird das Kabel am vollen Anschlag belastet. Bei zu viel Reserve kann sich die Spirale falten, scheuern oder Geräusche verursachen. Jede Konstruktion erfordert eine präzise Abstimmung zwischen elektrischer Übertragungskapazität, Drehweg und verfügbarem Bauraum.
Diese Zielkonflikte lassen sich am besten in der Konstruktionsphase lösen. Als erfahrener Federnhersteller kann Lesjöfors diese Herausforderungen gemeinsam mit Ihnen lösen und ein Bauteil entwickeln, das die Anforderungen der Anwendung an Leistung und Lebensdauer erfüllt.
Flachspiralfedern in OEM-Qualität von Lesjöfors
Bei Lesjöfors entwickeln und fertigen wir Flachspiralfedern für präzise kontrollierte Bewegungen in anspruchsvollen Anwendungen, darunter für die Automobilindustrie, sowohl für OEM-Anwendungen als auch für den Aftermarket.
Unsere Teams arbeiten mit OEM-Konstrukteuren zusammen, um den erforderlichen Drehmomentbereich, Drehwinkel, Werkstoff und die Montageart für die jeweilige Anwendung festzulegen. Bereits in der Konstruktionsphase lösen wir die Zielkonflikte zwischen elektrischer Übertragungskapazität, Bauraum und Lebensdauer. Anschließend sorgen moderne Umform- und Wärmebehandlungsverfahren sowie präzises Wickeln und eine kontrollierte Bandspannung für die erforderliche Ermüdungsfestigkeit und Maßgenauigkeit des Bauteils.
Ganz gleich, ob Sie ein Bauteil für ein neues Lenksystem spezifizieren oder eine bewährte Feder für eine bestehende Plattform beschaffen, unser globales Engineering-Team und Vertriebsnetz helfen Ihnen, die passende Lösung zu finden.
Entdecken Sie unser Produktportfolio an Flachspiralfedern oder fragen Sie eine individuelle Lösung an.
