Användningsområden för klockfjädrar: fordonsindustrin, flyg- och rymdindustrin, medicinteknik, elektronik med mera

På Lesjöfors har vårt 170-åriga arv inom tillverkning gett oss djup expertis inom dessa branscher. I den här bloggen tittar vi närmare på var klockfjädrar används, hur de fungerar i olika miljöer och vad du bör tänka på när du specificerar en fjäder för din applikation.

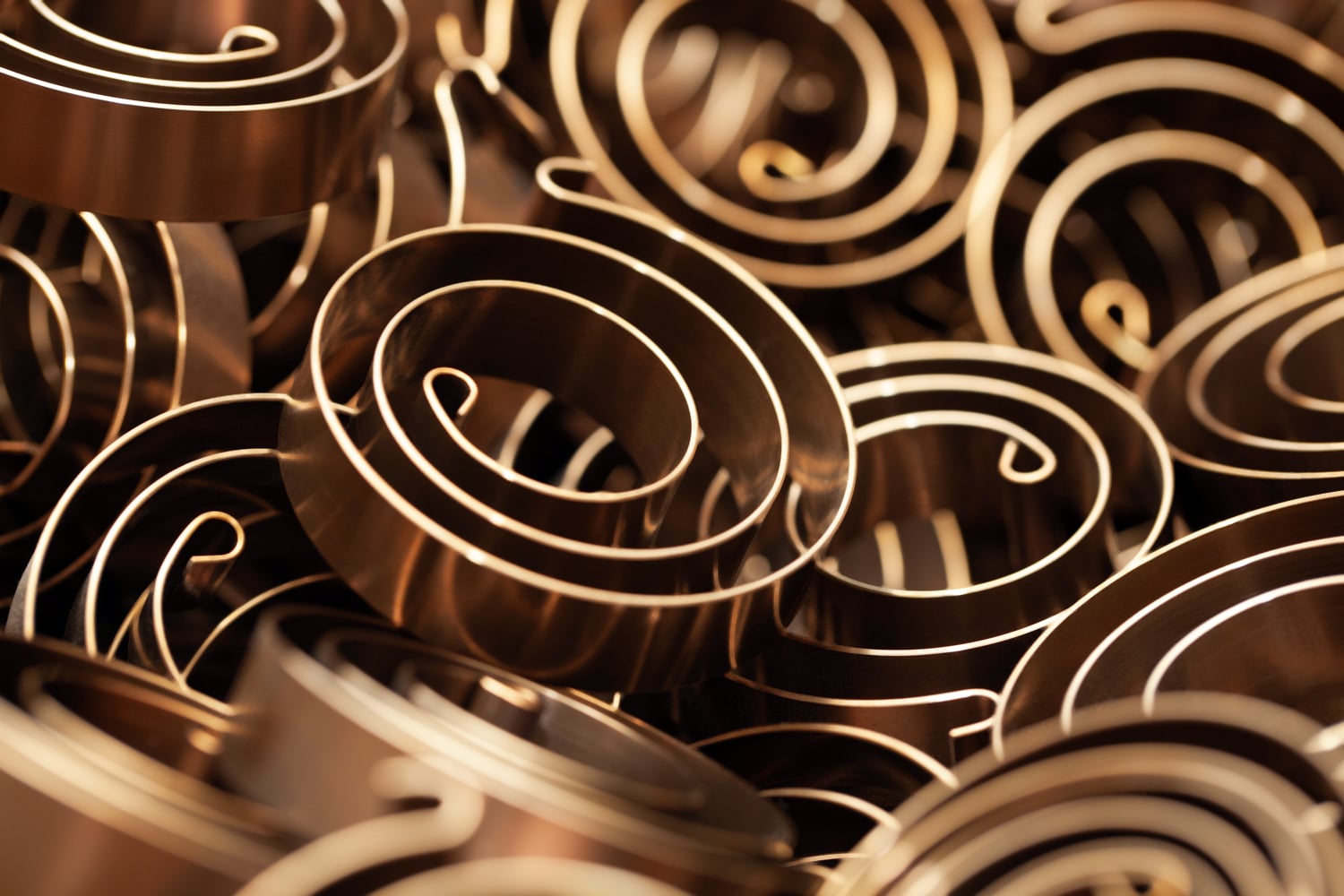

Vad är en klockfjäder?

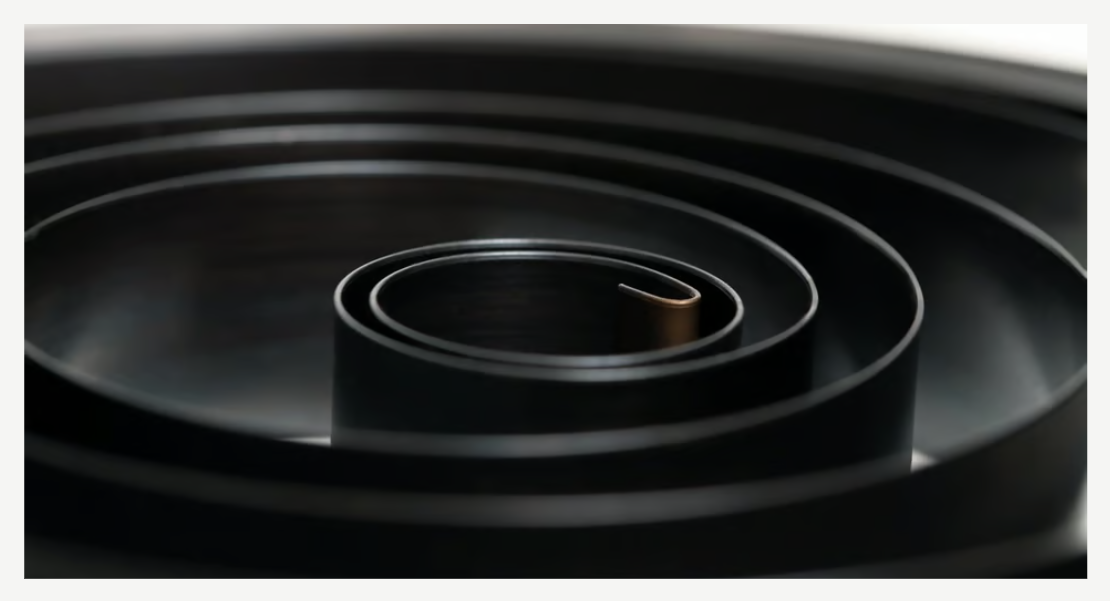

En klockfjäder består av ett platt metallband som är lindat till en tät, plan spiral, i stället för den rundtrådsspiral som de flesta förknippar med en fjäder. Den platta, bandliknande konstruktionen gör att fjädern kan ge ett högt vridmoment trots sitt kompakta format. Det är också därför begreppen klockfjäder ofta används synonymt. Namnet klockfjäder kommer från drivfjädern i traditionella uppvridbara klockor.

Fjäderns ena ände fästs vid en central axel och den andra vid ett yttre hölje eller fjäderhus. När den ena änden roterar i förhållande till den andra lindas metallbandet tätare runt axeln och lagrar energi. När bandet sedan återgår frigör det energin som en jämn och kontrollerad rotationskraft.

Vi beskriver mekaniken mer ingående i vår guide vad en klockfjäder är och hur den fungerar. Kombinationen av kompakt format och exakt vridmoment förklarar varför klockfjädrar används inom många olika områden.

Hur fungerar klockfjädrar?

Funktionsprincipen är enkel, även om tekniken bakom den inte är det. När fjäderns yttre ände lindas runt den fasta axeln spänns metallbandet och lagrar mekanisk energi. När spänningen frigörs rullas fjädern upp under flera varv och avger vridmoment med en jämn och förutsägbar kraft, i stället för i en enda kraftig impuls.

Eftersom spiralens geometri är öppen och inte tätt packad förblir friktionen mellan varven låg. Det bidrar till att fjädern fungerar stabilt cykel efter cykel. Beroende på material, konstruktion och driftsförhållanden kan dessa fjädrar klara från flera tusen till långt över en miljon cykler.

Det tillgängliga vridmomentet beror på hur hårt fjädern lindas, metallbandets tjocklek och bredd samt vilket material det är tillverkat av. Därför handlar valet av fjäder lika mycket om applikationens arbetscykel som om det tillgängliga utrymmet.

Användningsområden för klockfjädrar

Användningsområden inom fordonsindustrin

Det är inom fordonsteknik som de flesta omedvetet kommer i kontakt med en klockfjäder varje dag, oftast utan att ägna den en tanke förrän något slutar fungera.

Klockfjädrar i styrsystem

Klockfjädern sitter bakom ratten och upprätthåller en kontinuerlig elektrisk anslutning mellan den roterande ratten och de fasta ledningarna i instrumentpanelen. Moderna rattar har elektriska anslutningar för förarkrockkudden, signalhornet samt reglage för ljud, farthållare och telefonfunktioner. Alla dessa funktioner måste fungera oavsett åt vilket håll ratten vrids.

I de flesta länder finns fordonssäkerhetsbestämmelser som kräver att skyddssystem för de åkande, inklusive krockkuddar, fungerar tillförlitligt vid en kollision. Det ställer höga krav på varje komponent i systemet, även klockfjädern.

En sliten eller skadad fjäder är en vanlig orsak till att varningslampan för krockkudden tänds eller att rattreglagen slutar fungera. Tillförlitlighet är därför inte valfritt, utan ett säkerhetskrav. För att uppfylla dessa krav specificerar fordonstillverkare klockfjädrar med snäva toleranser och lång utmattningslivslängd, ett område där vi erbjuder nära stöd genom vårt arbete med OEM-kunder inom fordonsindustrin.

Sätesfällningar, bältesupprullare och invändiga mekanismer

Förutom i rattstången används klockfjädrar för många mindre funktioner i ett fordon. I sätesfällningsmekanismer bidrar de till en jämn rörelse med kontrollerat motstånd. I bältesupprullare hjälper de till att hålla en konstant spänning. De används också i olika mekanismer för inredning och förvaring som ska stängas eller återgå till sitt ursprungsläge automatiskt.

Dessa funktioner är inte säkerhetskritiska på samma sätt som en krockkuddekrets, men de måste ändå fungera tillförlitligt under hela fordonets livslängd. Därför stödjer Lesjöfors både fordonsindustrin och eftermarknadstillverkare med matchande ersättningsfjädrar och kundanpassade fjäderlösningar.

Användningsområden inom flyg- och rymdindustrin

Flyg- och rymdindustrin ställer högre krav på komponenter än nästan någon annan bransch: extrema temperaturväxlingar, vibrationer, strikta viktkrav och i vissa fall ingen möjlighet till reparation när ett uppdrag väl har inletts. Klockfjädrar ger ett tillförlitligt, högt och repeterbart vridmoment i den här miljön, utan den volym eller komplexitet som ett motoriserat alternativ innebär.

Klockfjädrar används i utlösningsmekanismer, styrsystem och instrument, där en kompakt och fristående källa till rotationskraft är att föredra framför ytterligare elektronik.

Lesjöfors komponenter har färdats ända till Mars och bidragit till landningsställssystemet på NASA rover Perseverance. Projektet beskrivs i vår kundcase Mars-rover och använde konstantkraftfjädrar. Klockfjädrar används också i konstruktioner för flyg- och rymdindustrin där exakt rotationsenergi krävs i begränsade utrymmen.

Projektet visar tydligt vilka krav som ställs på fjädrar inom den här sektorn: de måste fungera exakt som avsett vid första försöket, eftersom det inte finns någon andra chans. Utforska hela vårt utbud av för flyg- och rymdindustrin för att se hur vi stödjer branschen i ett bredare perspektiv.

Användningsområden inom medicinteknik

Medicintekniska produkter utvecklas ständigt för att bli både mindre och mer tillförlitliga. Klockfjädrar uppfyller båda kraven genom att ge en jämn och kontrollerad rotationsrörelse samtidigt som de tar mycket liten plats. Den kompakta konstruktionen gör dem idealiska för handhållna kirurgiska instrument, läkemedelstillförselsystem och diagnostisk utrustning, där precision, tillförlitlighet och utrymmeseffektivitet är avgörande.

Eftersom de inte kräver någon motor är de ofta ett enklare och mer kostnadseffektivt val för tillämpningar som mekanismer för indragbara nålar, kirurgiska verktyg och vridreglage på bärbara monitorer. I dessa produkter är en jämn rörelse med låg friktion viktigare än variabel hastighetsreglering.

Fjädrar som levereras till den här sektorn tillverkas för att stödja efterlevnad av ISO 13485:2016, kvalitetsstandarden för tillverkning av medicintekniska produkter. Det är särskilt viktigt när ett komponentfel kan innebära en säkerhetsrisk. Läs mer om vårt arbete inom tillverkning av medicintekniska produkter.

Användningsområden inom elektronik och konsumentprodukter

Inom elektronik och konsumentprodukter är klockfjädrar mekanismen bakom indragbara sladdar, fjäderbelastade kontakter och roterande enheter i allt från hörlurar till kamerautrustning. En klockfjäder kan lagra förvånansvärt mycket användbar energi i ett hölje som bara är några millimeter tjockt. Det är viktigt i produkter där varje kubikmillimeter redan är noggrant utnyttjad.

De är också vanligt förekommande i konsumentprodukter som till exempel gångjärn, vridreglage och indragningsmekanismer som behöver ett jämnt motstånd i stället för ett ryckigt tillslag. Läs mer om hur vi stödjer elektroniktillverkare med både standardfjädrar och kundanpassade fjäderlösningar.

Användningsområden inom industrimaskiner

På fabriksgolvet ger klockfjädrar maskiner en kontrollerad roterande återgång när en linjär kraft inte räcker till.

Kabel- och slangvindor använder dem för att skapa en jämn indragningskraft. Ventilställdon och flödesregleringsmekanismer i hydraulsystem förlitar sig på dem för exakta och repeterbara rörelser. De används också i olika indexerings- och positioneringsmekanismer för att automatiskt återföra komponenter till ett utgångsläge.

De här tillämpningarna är krävande på sitt eget sätt. Industriell utrustning är ofta i kontinuerlig drift, vilket innebär att utmattningshållfasthet och ett jämnt vridmoment över miljontals cykler är lika viktiga som fjäderns ursprungliga specifikation. På våra sidor om hydraulik och energi kan du läsa mer om vad vi levererar till den här typen av industriella miljöer.

Så väljer du klockfjäder för din applikation

Eftersom klockfjädrar används inom så många olika områden finns det ingen enskild specifikation som passar alla tillämpningar. Några faktorer är vanligtvis särskilt viktiga:

• Vridmoment och rotationsvinkel: hur stor kraft som krävs och över hur många graders eller varvs rotation
• Material: rostfritt stål, höghållfast fjäderstål eller speciallegeringar som Inconel, beroende på driftsmiljön
• Livslängd i antal cykler: hur många gånger fjädern ska lindas upp och av under sin livslängd
• Utrymmesbegränsningar: tillgänglig diameter och axiell tjocklek, eftersom spiralvridfjädrar väljs särskilt för trånga och plana installationsutrymmen
• Miljöförhållanden: extrema temperaturer, fukt eller korrosiv påverkan som kan påverka valet av material och ytbehandling

Genom att få dessa detaljer rätt från början kan du undvika förtida fel och kostsamma omkonstruktioner längre fram.

Kundanpassade klockfjädrar från Lesjöfors

Lesjöfors konstruerar och tillverkar klockfjädrar för både standardlösningar och kundanpassade applikationer, i material som rostfritt stål höghållfast fjäderstål och speciallegeringar. Våra ingenjörer arbetar direkt mot kunderna för att fastställa vridmomentsområde, rotationsvinkel, material och monteringssätt. Arbetet stöds av certifierade kvalitetsledningssystem, inklusive ISO 9001, ISO 14001 och ISO 45001 samt ISO 13485 för uppdrag inom medicinteknik.

Oavsett om du behöver en fjäder från vårt omfattande standardsortiment eller en helt kundanpassad lösning som är konstruerad för din applikation, kan vårt team hjälpa dig att specificera rätt fjäder för uppgiften.

Läs mer om våra klockfjädrar eller kontakta oss för att diskutera ditt projekt.
