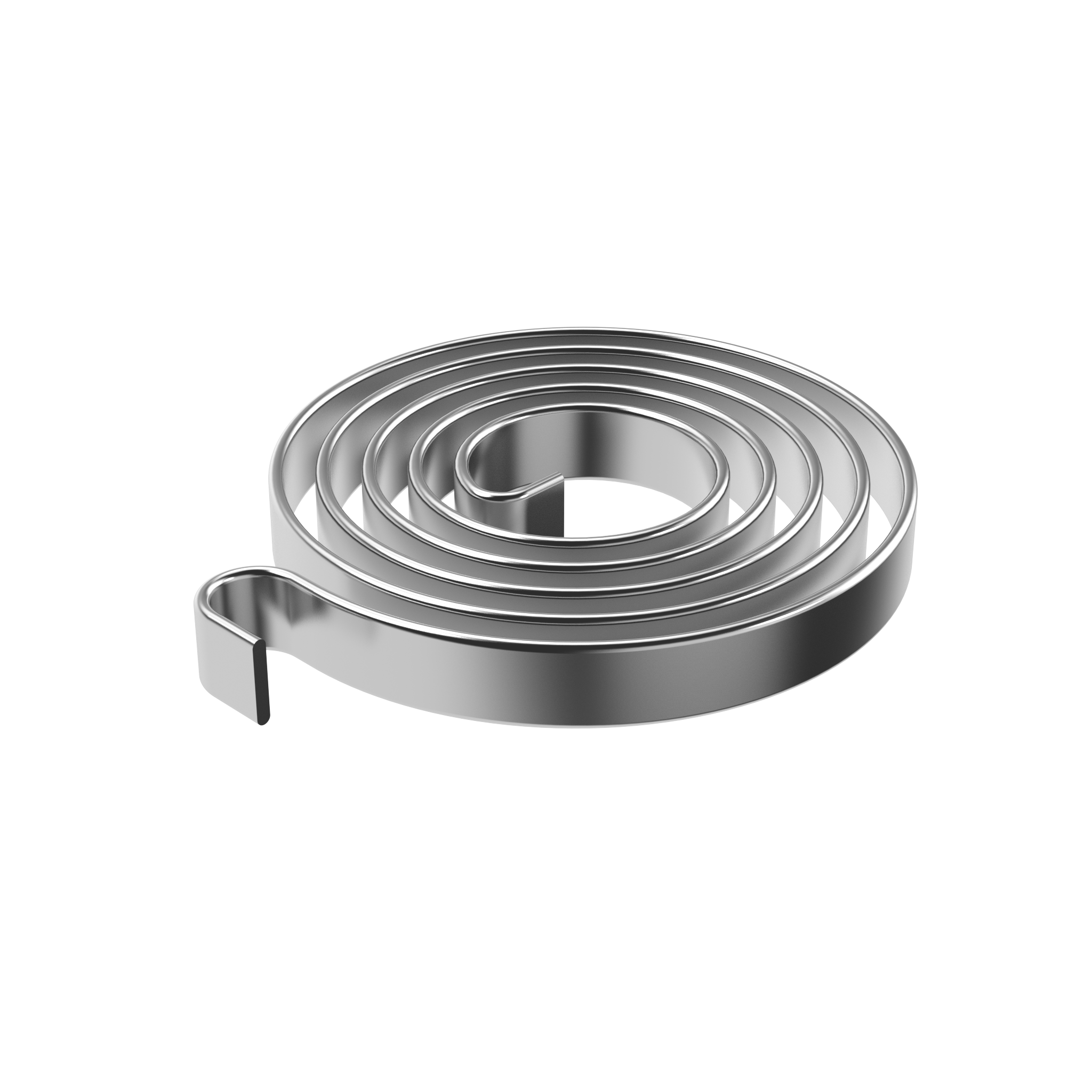

Spiral-torsionsfjedre
Spiral-torsionsfjedre, også kendt som clock springs, er tæt oprullede flade fjedre, der er designet til at lagre og frigive rotationsenergi på meget lidt plads. I modsætning til traditionelle torsionsfjedre i rund tråd fremstilles disse fjedre af fladt båndmateriale, der er oprullet i en spiralform. Det giver et højt moment i et kompakt design.
Hos Lesjöfors designer og producerer vi spiral-torsionsfjedre til præcisionsstyret bevægelse og returfunktioner. Vores clock springs fås i en række materialer, størrelser og momentkapaciteter og leverer pålidelig ydeevne i krævende applikationer på tværs af flere brancher.
Tekniske specifikationer
- Materialer:
Forskellige materialer, herunder kulstofstål, rustfrit stål og speciallegeringer, er tilgængelige til udviklingsprojekter eller prototyper af spiral-torsionsfjedre. Hvert metal giver følgende tydelige fordele:
• Kulstofstål: Udbredt til tekniske fjedre. Kulstofstål kan kræve forgalvaniserede belægninger eller ekstra korrosionsbeskyttelse.
• Rustfrit stål: Rustfrit stål har fremragende varme- og korrosionsbestandighed og er en vigtig legering til fremstilling af spiral-torsionsfjedre.
• Speciallegeringer: Metaller som kromlegeringer og koldtrukket nikkel egner sig bedst til applikationer, der kræver høj korrosionsbestandighed ved eksponering for ekstreme temperaturer.- Tråddiameter:
Ved brug af bånd med en tykkelse fra 0,002” til 0,170” og en bredde fra 0,125” til 3”
- Force:
Fra 0,02 in-lb til 700 in-lb
Hvad er spiral-torsionsfjedre?

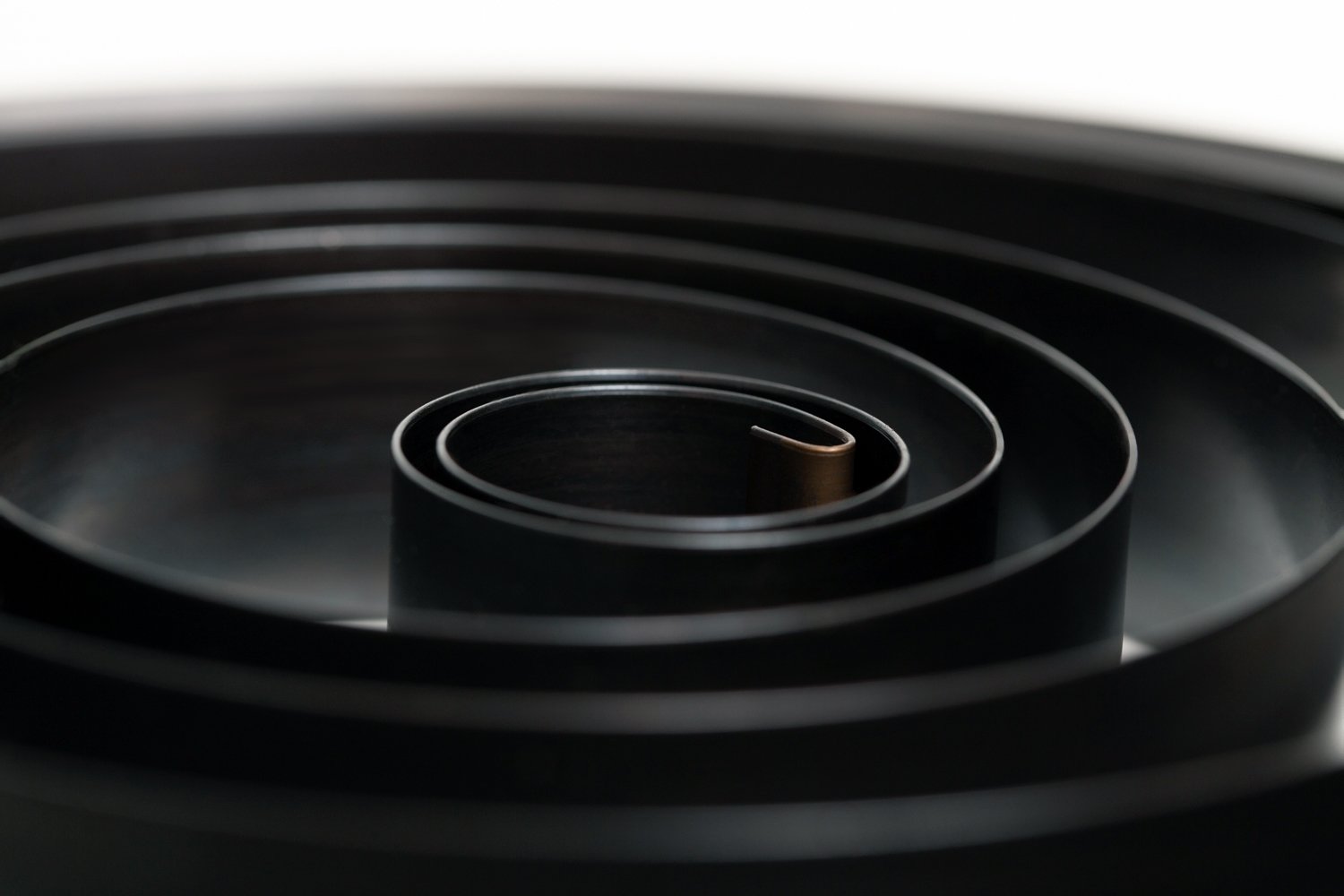

Spiral-torsionsfjedre, eller clock springs, er flade spolekomponenter, der fremstilles af oprullet båndmateriale. De lagrer og frigiver rotationsenergi i et kompakt design og leverer moment, hvor pladsen er begrænset.
De bruges ofte i automotive, luft- og rumfart, medico, elektronik og industrielle applikationer og giver glidende, kontrolleret bevægelse i mekanismer som sædejustering, kabeltromler og timere.
Produktsortiment og lagerstatus
Lagerførte spiral-torsionsfjedre
Hos Lesjöfors leverer vi et omfattende udvalg af lagerførte spiral-torsionsfjedre i forskellige materialer, størrelser og momentkapaciteter, så de passer til enhver applikation. Som en førende global fjederproducent kombinerer vi hurtig, pålidelig levering med lokal teknisk support og kompetent rådgivning, så du får den rigtige løsning, når du har brug for den.
Kundetilpassede spiral-torsionsfjedre
Mange applikationer har unikke krav til moment og bevægelse, og vores kundetilpassede spiral-torsionsfjedre kan designes til at opfylde dem med præcision. Vi samarbejder med dig om at definere momentområde, rotationsvinkel, materiale og montagetype, så du får den bedste pasform.
Som en betroet producent af clock springs leverer Lesjöfors skræddersyede løsninger, der er designet til nøjagtighed, holdbarhed og lang levetid - understøttet af vores globale engineering-ekspertise og et hurtigt, pålideligt distributionsnetværk.
Avanceret fremstilling af spiral-torsionsfjedre
Vores spiral-torsionsfjedre er konstrueret til at levere præcist og ensartet moment i krævende applikationer. Hver fjeder fremstilles med avancerede formnings- og varmebehandlingsprocesser, der sikrer høj udmattelsesstyrke, dimensionsnøjagtighed og lang levetid.
Vigtige tekniske kendetegn omfatter:
- Præcis oprulning og spændingskontrol for ensartet moment
- Koldformning op til 5,00 mm og varmformning op til 12,00 mm
- Fjederstål og rustfri stål i høj kvalitet for styrke og korrosionsbestandighed
- Certificerede kvalitetsstandarder: ISO 9001, ISO 14001, ISO 45001
Hvordan virker spiral-torsionsfjedre?
Spiral-torsionsfjedre, ofte kaldet clock springs, opbygger spænding, når de vikles op, og frigiver den, når de vikles ud. Den lagrede energi skaber en stabil, kontrolleret roterende bevægelse. Jo mere clock spring fjederen vikles, jo mere moment leverer den, hvilket gør den ideel til enheder, der kræver ensartet og præcis rotation.
Materialer til spiral-torsionsfjedre
Vi fremstiller spiral-torsionsfjedre i en række materialer og overfladebehandlinger for at opfylde specifikke krav til ydeevne, miljø og holdbarhed. Hver fjeder er konstrueret til at levere en kraftig torsionskraft og har et design med åben vikling, der minimerer friktion og giver optimal ydeevne ved korrekt montering.
Vores standard urfjedre fremstilles af rustfrit stål i høj kvalitet med afrundede kanter, hvilket sikrer langvarig styrke, nøjagtighed og pålidelighed. Typiske materialer omfatter rustfrit stål 301 og 302, koldvalset højkulstofstål 1074 og 1095 samt Inconel.
Almindelige materialer og overfladebehandlinger omfatter:
Relaterede produkter
KonstantkraftfjedreKonstantkraftfjedre
Fremstillet af fladt båndmateriale til glidende, gentagelig bevægelse i fx vinduesbalancere, displays m.m.
KraftfjedreKraftfjedre
Flade spiral-kraftfjedre til kontrolleret moment og kompakt oprulning, op til 2 mm tykke.
